Elan : gestion intégrée des eaux urbaines avec QGIS

Elan est un outil d’aide à la décision pour une gestion intégrée des eaux urbaines (usées et pluviales) par des solutions fondées sur la nature. Il s’inscrit dans un objectif global de transformer la ville de demain pour la rendre résiliente au changement global. Cette transformation constitue un véritable défi territorial, ce qui rend particulièrement pertinent le recours au système d’information géographique (SIG).

Elan permet d’aider à la décision face à deux problématiques :

• Comment connecter une zone dépourvue de réseau d’assainissement (nouveau quartier, zone historiquement en assainissement non collectif) ?
• Comment limiter les déversements d’eaux non traitées au niveau des déversoirs d’orage par temps de pluie ?

Ce module est utilisé pour tracer un réseau d’assainissement strict (réseau séparatif, eaux usées uniquement) dans une zone sans réseau à l’aide de la librairie de calcul Python pysewer.

Sont pris en compte dans le calcul

• une zone d’étude géographique
• les bâtiments et leur équivalent habitant qui représentent les sources d’eaux usées
• les routes pour représenter les passages potentiels de canalisations
• le modèle numérique de terrain pour prendre en compte les contraintes de profondeur et d’installation de pompage
• des éventuels emplacements de stations de traitement candidates

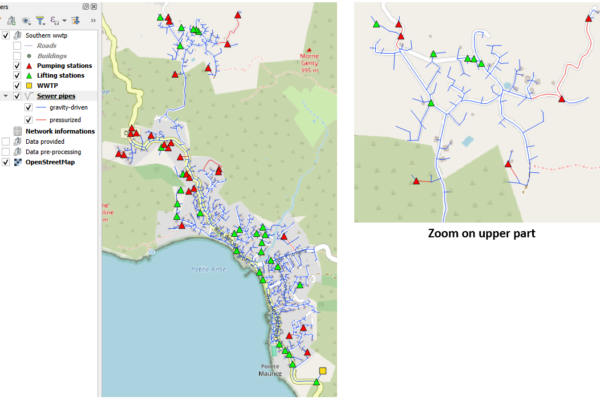

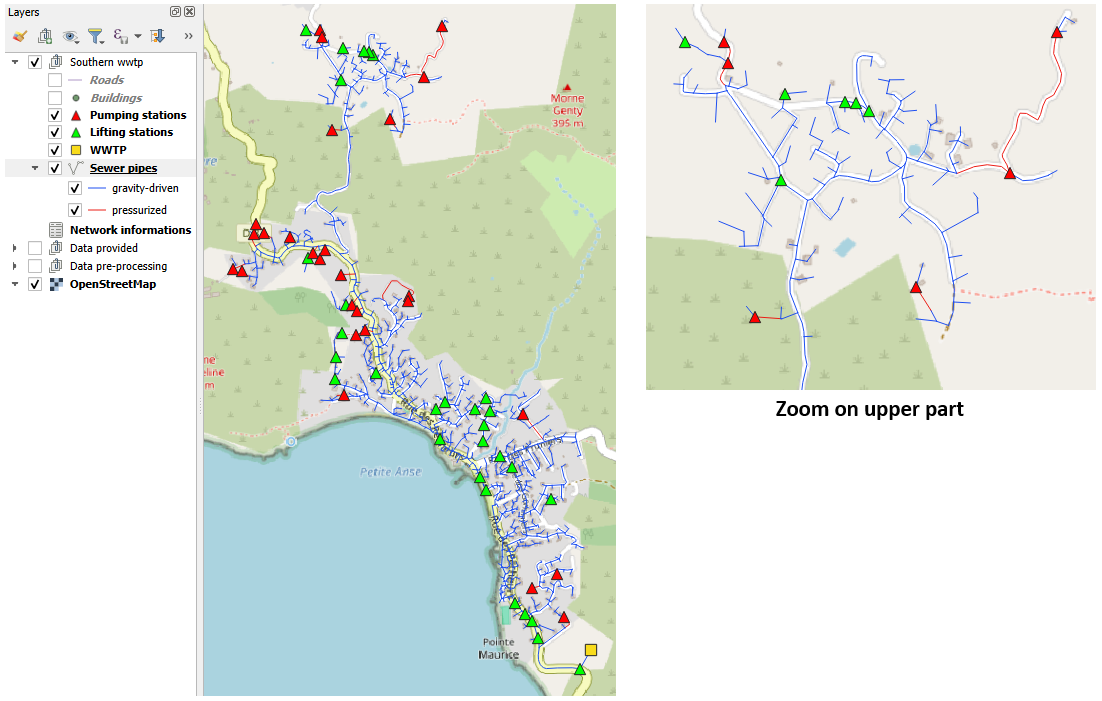

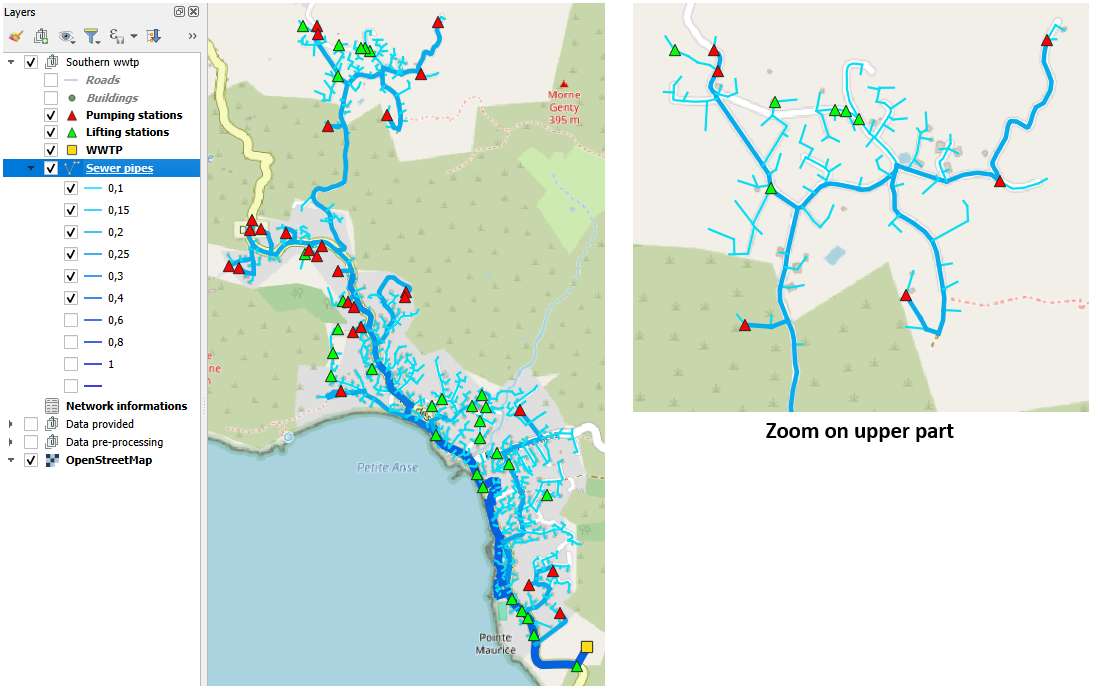

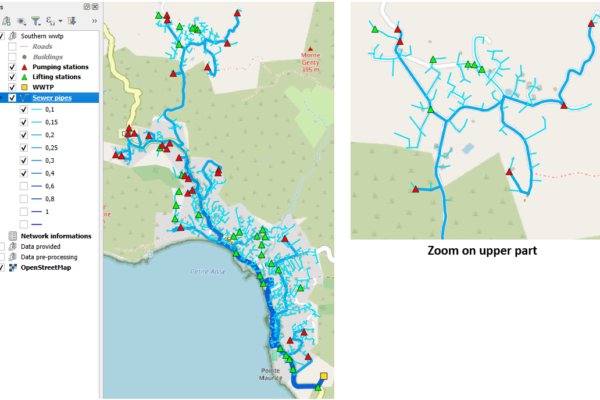

Une fois exécuté, l’analyse se fait via différentes symbologies de canalisations calculées : diamètres, profondeur, gravitaire…

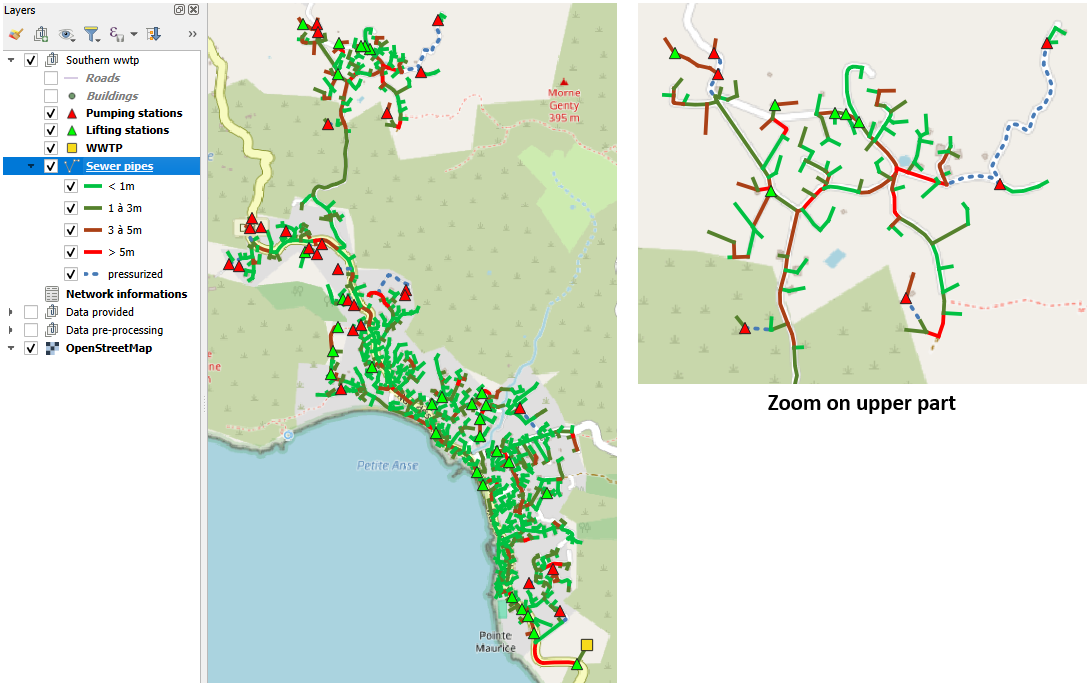

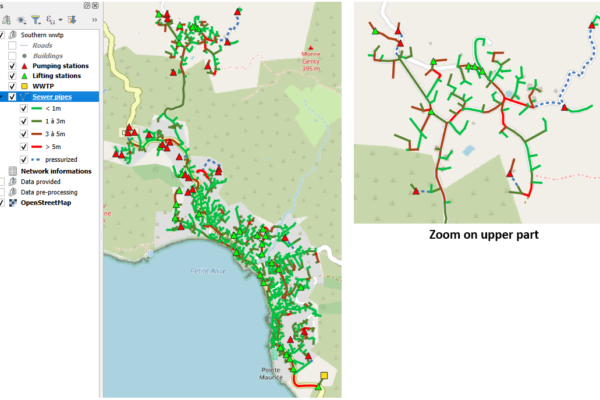

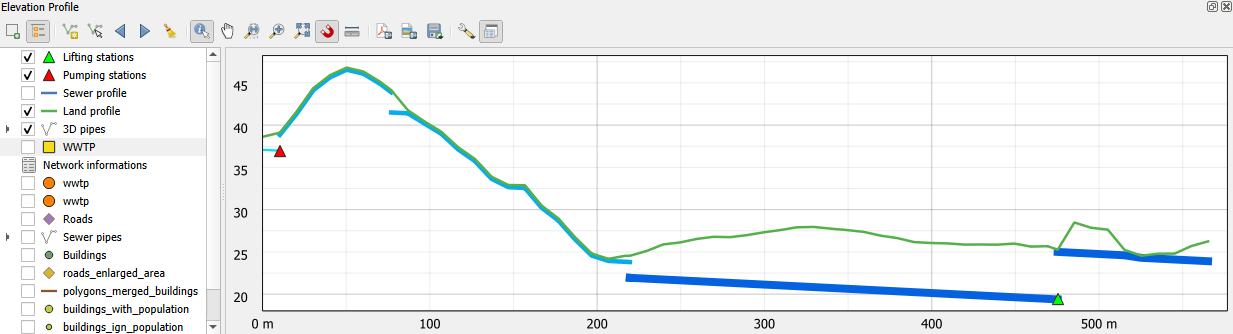

Il est également possible d’analyser les canalisations en profondeur via un post-traitement et le profil d’élévation de QGIS :

Ce module est utilisé pour déterminer quelles filières de traitement des eaux usées, fondées sur la nature, sont réalisables. Il se base sur la librairie de calcul wetlandoptimizer développée par REVERSAAL (INRAE).

Sont pris en compte dans le calcul :

• les stations de traitement données par le module Réseau
• la surface disponible pour l’installation de chaque station
• le climat de la zone (tempéré ou tropical)
• le nombre d’étages maximum de traitements à simuler
• les concentrations des polluants en entrée et en sortie de la station

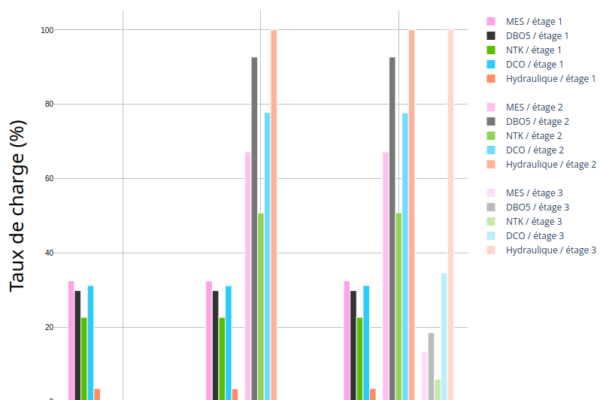

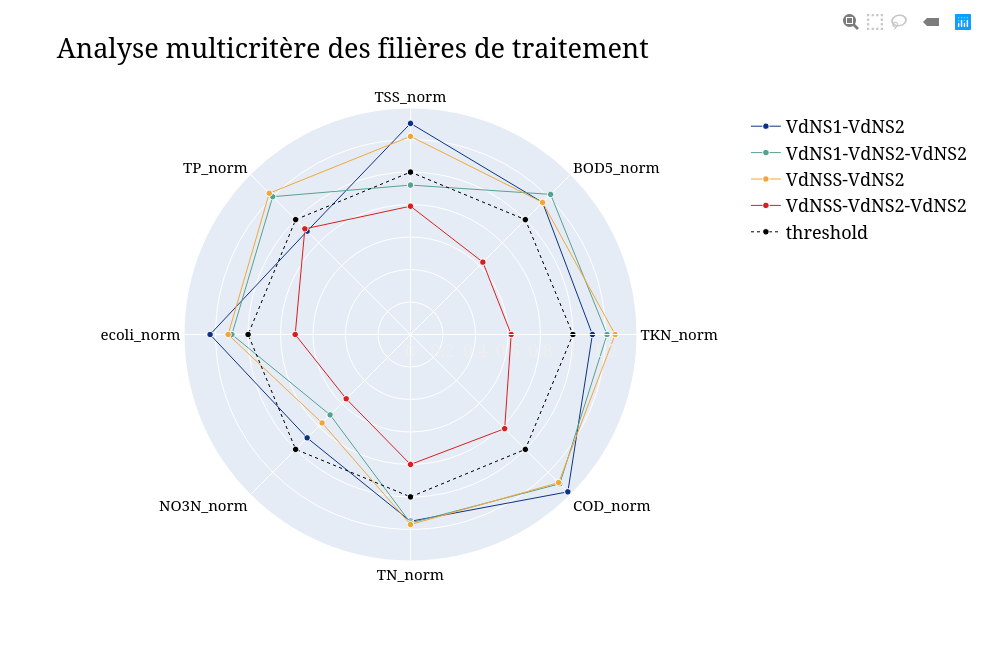

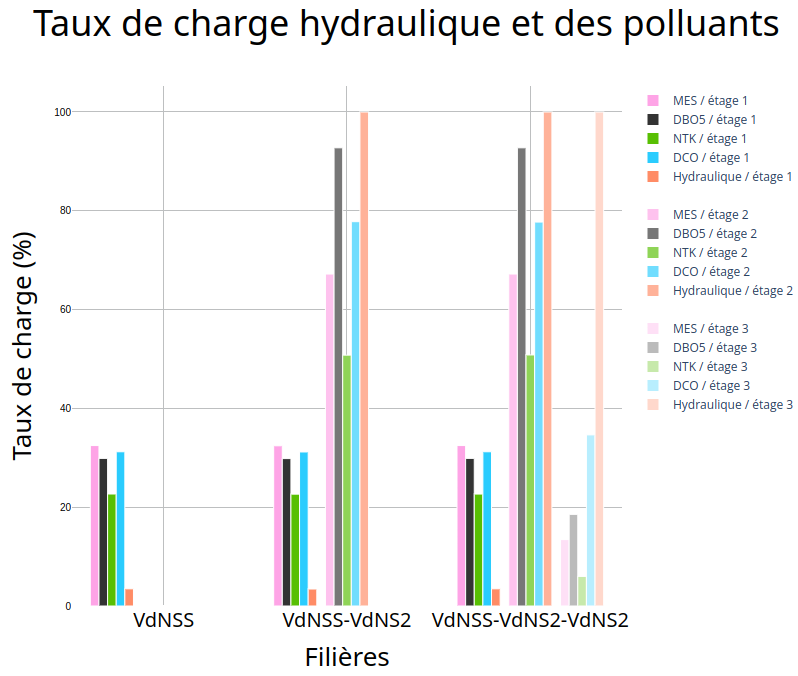

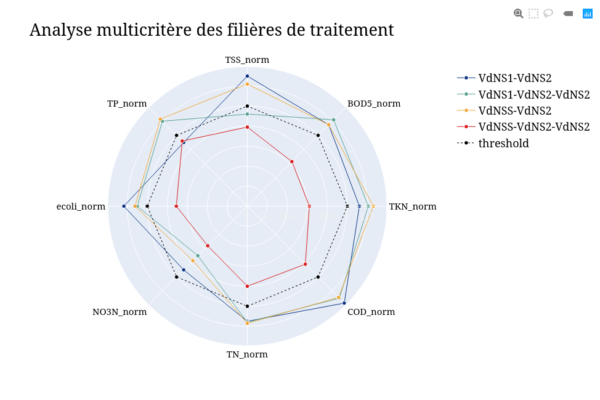

Une fois exécuté, l’analyse se fait via différents graphiques de concentration des polluants et leur distance relative aux concentrations visées :

Elan est une extension disponible à l’installation via le gestionnaire d’extensions de QGIS
